Auf einen Blick

1. Beschreibung der Anwendung

1.1 Hauptzielsetzung und Funktionen im Überblick

Als VPN Zugang wird wireguard eingesetzt. Es dient hauptsächlich dazu, Arbeitsendgeräte mit dem Firmen Azure Netzwerk zu verbinden.

1.2 Verantwortlichkeiten

1.3 Ansprechpartner / Hersteller

Wireguard ist eine opensource vpn Lösung, entwickelt von Edgesecurity https://www.edgesecurity.com/

Zum Hosting wird eine Virtuelle Maschine der Azure Cloud verwendet. https://azure.microsoft.com/de-de/services/virtual-machines/

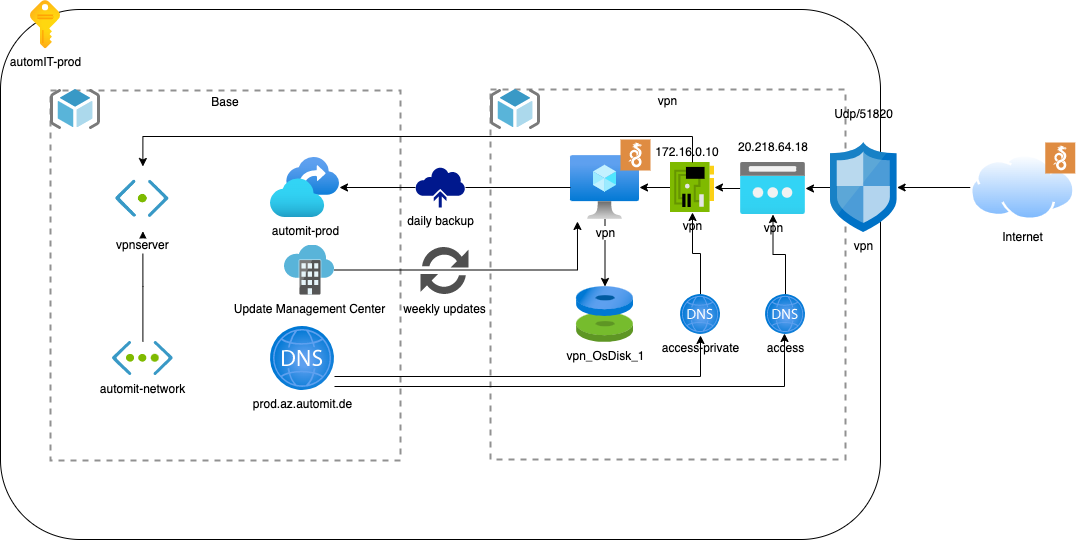

2. Systemarchitektur

3. Installation und Konfiguration

Zur Installation der Infrastruktur wird Terraform (https://www.terraform.io/) mithilfe des Azure Providers (https://registry.terraform.io/providers/hashicorp/azurerm/) verwendet.

Die benötigten Konfigurationen sind hierbei auf 2 unterschiedliche GIT repositories aufgeteilt.

1. module-vpn: Terraformmodul welches die Objekte + Logik enthält
2. prod-vpn: Instanziierung des Moduls für die Produktive Subscription.

Die Entscheidung für diese Trennung wurde getroffen, damit das Setup jederzeit in einer anderen Subscription ausgerollt und getestet werden kann

Um den VPN Server zu konfigurieren muss wie folgt vorgegangen werden:

git clone https://automITde@dev.azure.com/automITde/automIT/_git/module-vpn
git clone https://automITde@dev.azure.com/automITde/automIT/_git/prod-vpn
cd prod-vpn/tf
terraform init
terraform plan
terraform apply

Zur Installation und Konfiguration vom VPN Gateway auf der bereitgestellten Infrastruktur, wird ansible verwendet (https://www.ansible.com/) Hierfür wurde ein Ansible Playbook erstellt und dieses ebenfalls im Git abgelegt:

git clone https://automITde@dev.azure.com/automITde/automIT/_git/wireguard
git checkout main
cd wireguard/ansible
ansible-playbook wireguard.yaml -i inventory/hosts.yaml --vault-id=@prompt

4. Verfügbarkeit

4.1 Betriebszeiten und Wartungsfenster

Die VPN Erreichbarkeit wird unter der Woche werktätig zwischen 06:00 und 22:00 sichergestellt Hierbei wird eine Verfügbarkeit von 99,9% garantiert. Vorhandene Wartungsfenster:

• Mittwochs, 06:00 - 09:00

Sollte eine Wartung in einem dieser Zeiträume geschehen, so wird dies im vorraus angekündigt.

5. System-/Anwendungsbetrieb

5.1 Rollen und Aufgaben

Folgende spezielle Rollen sind für VPN vorgesehen. Jeder nicht erwähnte Mitarbeiter findet sich in der Rolle “User” wieder.

5.2 Datensicherung

Der Server selbst ist in einmal täglichen Backup seitens Azure integriert und hier werden jeweils die letzten 7 stände aufbewahrt

5.3 Systemspezifische Tätigkeiten

5.3.1 Anlage von neuen clients

Zur anlage neuer Clients muss der Public Key des Clients mit der geplanten IP Adresse im Playbook hinterlegt werden: https://dev.azure.com/automITde/automIT/_git/wireguard?path=/ansible/inventory/prod-automit/group_vars/all/clients.yaml

Anschließend können die Schritte zur Installation wiederholt werden.

5.5 Updatemanagement

Updates werden jeder Woche automatisiert vom Azure Update Management eingespielt. Dies betrifft sowohl die Betriebssystemupdates als auch die verwendete Software

6. Sicherheit

6.1 Berechtigungskonzept und Berechtigungen

6.1.2 Auf den VPN Server

Auf dem Server ist ein User “automit” Berechtigt. Der Privatekey + das dazugehörige Passwort findet sich im Bitwarden.

6.1.3 Auf das VPN Netzwerk

Jedes Endgerät der Firma kann, nach erfolgter Konfiguration (Siehe 5.3.1), mithilfe des Clients “Wireguard” auf das VPN zugreifen. Mithilfe des VPN’s kann dann auf die Infrastruktur in der Azure zugegriffen werden.

7. Störungsmanagement

7.1 Restart und Wiederanlauf

Zum neustarten des VPN’s kann das Playbook ausgeführt werden:

git clone https://automITde@dev.azure.com/automITde/automIT/_git/wireguard
git checkout main
cd wireguard/ansible
ansible-playbook wireguard.yaml -i inventory/hosts.yaml --vault-id=@prompt
